AutoPDMS开发历史

[复制链接]
发表于 2007-10-29 17:33:00 | 显示全部楼层 |阅读模式
2000年10月23日,长沙优易软件开发有限公司经长沙市工商行政管理局核准登记成立;
2006年7月,新一代三维工厂设计管理系统软件AutoPDMS8.0版开始开发;
2007年10月22日,AutoPDMS8.0版提供用户下载测试。该版本包括设备建模、管道设计、应力分析、支吊架设计、流体分析、保温油漆统计、轴测图等7大模块,能自动导入PDMS模型数据库;
2008年10月22日AutoPDMS开放下载1周年,下载次数达到8502次;
2009年10月21日19:25 AutoPDMS开放下载2周年,下载次数达到24299次;
2010年10月26日14:25 AutoPDMS开放下载3周年,下载次数达到35639次;

2011年修改记录
1.长沙优易软件开发有限公司与长沙优科软件有限公司强强联手开发;
2.长沙优易软件开发有限公司授权长沙优科软件有限公司名义销售新一代三维工厂设计管理系统软件AutoPDMS;
3.重构了管道、设备、结构、平面图、轴测图、报表模块的代码,此模块的功能已非常稳定;
4.发布AutoPDMS9.0;
5.管道、设备模块的第一次显示速度提高3至4倍,第二次显示速度提高6倍;

2012年修改记录
1.创建管件时不通过等级库可以临时修改管件或管子的外径,壁厚,材料,重量,为应力分析接口做准备;
2.重构了应力分析接口模块,可以快速插入逻辑支吊架,导出CAESARII4.5/5.1/5.2,AutoPSA1.1/8.0,GLIF软件能识别的输入文件,显示\隐藏节点编号;
3.按国内出图习惯重构了平/断面图模块,可以设置图框,出图比例,元素所属模块及管道的物料代号设置AutoCAD的图层,自动标注尺寸(可3级标注),自动标注支吊架编号,自动标注材料编号,自动标注管线号,自动标注标高,生成管道双线图、单线图;
4.整理了电力DL,石油化工SH,国标GB,化工HG管件数据库中管件的描述,规格字符,符合国内材料汇总表的要求;
a)电力DL管件包含:GD2000、GD87;
b)石油化工SH管件包含:SH3405-1996、SH3406-1996、SHT501-1997、SH3408-1996、SH3409-1996、SH3410-1996、SH3401-1996、SH3402-1996、SH3403-1996、SH3407-1996、BCPD-0021、BCPD-0022、BCPD-0023、BCPD-0024、BCPD-0026、BCPD-0028;
(c)国标GB管件包含:GB/T14976-2002、GB/T17395-2008、GB/T3087-2008,GB6479-2000,GB8163-2008、GB/T3091-2008、GB5310-2008、GB12771-2008、GB/T17185-1997、GB/T13401-2005、GB/T12459-2005、GB/T14626-1993、GB/T14383-2008、GB3289.8-82、GB/T14796-94、GB/T19326-2003、GB/T14383-2008、GB3289.34-1982;
(d)化工HG管件包含:HG/T20553-2011、HG20537.4-1992、HG20537-1992、HG/T21562-1994、HG/T21631-1990、HG/T21562-1994、HG21634-1988、HG21635-1987、HG/T21634-1988、HG20592-2009、HG20606-2009、HG20607-2009、HG20608-2009、HG20609-2009、HG20610-2009、HG20611-2009、HG20612-2009、HG20627-2009、HG20628-2009、HG20629-2009、HG20630-2009、HG20632-2009、HG20631-2009、HG20633-2009、HGS04-04-02-1、HGS04-03-01、HG/T21634-1988、HG/T21632-1990、HG21637-1991、HG21547-93、AT-1、BT-1、BT-2、 BT-3、AW-1、AW-2、AW-3、BW-1、BW-2、BW-3、SG-K、SG-G、SG-F;
5.按国内出图习惯重构了轴测图模块,可以设置图框,出图比例,根据管道的物料代号设置AutoCAD的图层,自动标注尺寸(可3级标注),自动标注支吊架编号,自动标注材料统号,自动标注管线号,自动标注标高;
6.增加了自动出管段表,管道应力分析表(管道参数表、端点推力/力矩表,端点附加位移表、冷紧口下料值表、最大应力表、支吊架一览表);
7.增加了直接读取AVEVA PDMS模型数据库出平面图、轴测图、生成各种报表、生成应力分析文件的功能;
8.轴测图模块增加了批量出图的功能;
9.管道建模模块增加了管件自动对齐功能,方便快速布置斜管;
10.增加了创建平台,围栏的功能;
11.增加了轴测图中立管是否标注尺寸的功能;
12.可设置分支(BRAN)节点的流体属性值,且流体密度能够自动导出到应力分析文件中;
13.增加了修改逻辑支吊架类型的功能;
14.增加了自动生成管嘴方位图的功能;
15.增加了节点层次移动的功能;
16.增加了导出应力分析文件中的弯管、弯头的拐点处是否编号的功能;
17.增加了导出应力分析文件时同时生成节点坐标文件功能,方便用户校核导出文件的正确性;
18.生成系统轴测图的速度提高到3至4倍;
19.增加了手动出平面图的功能,可设置出图元素范围,达到分层出图的功能;
20.修改了建模、轴测图、平面图模块50个Bug;

2013年修改记录
1.增加了自动生成保温材料汇总表的功能;
2.增加了自动生成保温材料说明表的功能;
3.完善了轴测图标注尺寸标注文字和尺寸标注线对齐的功能;
4.修改了报表、平面图、轴测图20多个Bug;
5.增加了UE-SEI等级中的假三通;
6.增加了GB元件库弯头中GB12459-2005,GB13401-2005 (A,B系列90度长半径)四个CATE;
7.增加了UE-SEI等级中异径弯头,根据标准GB12459-2005,GB13401-2005建立;
8.给所有标准(GD87,GD2000,HG,GB,SH的三通加上Skey值,便于导出应力分析时能够对应三通类型;
9.GD2000元件库里都增加了补偿器(通用型补偿器,复式轴向型补偿器,大拉杆横向型补偿器,直管压力平衡补偿器,曲管压力平衡型补偿器,旁通压力平衡型补偿器),等级库中增加补偿器至0.25C12,0.6C12,1.0C12,1.6C12,2.5C12等级里,增加了补偿器的刚度值及重量;
10.在轴测图中,增加弯管、弯头用直线或弧线表示的选项;
11.在轴测图中,增加管件端口处焊点加上圆点的功能;
12.增加设有应力分析节点编号的支吊架显示应力分析节点编号,没有编号的支吊架可自动编号的功能;
13.在轴测图中,增加自动计算绘图比例的功能;
14.在轴测图中,增加自动缩放管件,管子且可设置管件的缩放长度的功能,使图形更美观;
15.在轴测图中,绘图设置选项中加上显示设备的复选框;
16.在平面图中,改进平面图中重叠,相交图形的表示方法;
17.在设计配管中,增加拖动方式布管的功能,提高配管效率3至4倍;
18.与应力分析接口中,可自动提取元件库中补偿器刚度;
19.删除节点速度提高了6倍;
20.保存节点的速度提高了30倍;
21.完善了导入AVEVA PDMS11.5、11.6、12.0宏文件的功能(AVEVA PDMS模型转换到AutoPDMS可以用导入宏文件的功能实现);
22.完善了导出宏文件的功能,文件格式兼容AVEVA PDMS11.5、11.6、12.0宏文件。(AutoPDMS模型转换到AVEVA PDMS可以用导出宏文件的功能实现);
23.轴测图中增加了介质流向标识;
24.增加了图形化创建设备基本体功能,创建设备的工作效率提高了5倍;
25.增加转换AutoCAD三维实体模型转换为AutoPDMS设备节点的功能(命令ConverSolid);
26.导出应力分析文件可以设置分断点;
27.增加了人工指定导出应力分析文件的对象(分支);
28.增加了命令行中导出PDMS宏文件一次可以导出多个对象的功能;
29.修改了导出冷紧点数据到应力分析文件的Bug;
30.增加了生成轴测图时设置不同视图(正等测、正二测、斜等测、斜二测、水平斜等测)的功能;
31.增加了生成轴测图时设置视图轴方向的功能;
32.在元件库、等级库、属性库中增加了复制节点功能,复制节点时节点名称可以自动替换;

2014修改记录</P>
1.二维图(轴测图、平/断面图)中的符号改成AutoCAD文件格式,便于用户修改管件符号;
2.轴测图的图形增加了直径过滤,但材料明细表不过滤的功能;
3. 材料报表可以通过配置文件设置垫片,螺栓螺母不编号或单独编号;
4.重构了轴测图中各种标签碰撞检查的算法,使轴测图中的标签不重叠、交叉,图形更美观,修改量减少;
5.二维图中的支吊架增加了按管系走向编号的功能;
6.轴测图中增加了标注流向,坡度的功能;
7.轴测图中增加了图形符号表;
8.材料报表中的顺序在按管件类型排序的基础上可再按直径大小排序;
9. 修改了虚拟支吊架模型,各种支吊架(如滑动支架,固定支架,弹簧支架等)更容易区分;
10.开放了设备模板模块,正版用户可以使用此模块建立各种标准设备;
11. 增加了没有经过应力计算的支吊架生成支吊架一览表且可显示支吊架标高数据;
12.修改了建模、报表、平面图、轴测图、等级库126个Bug;
13.轴测图重构了自动分图算法,每张图纸平均分配图形元素且增加了标注分图后每张图纸的连接关系;
14.轴测图增加了标注管线号的功能且管线号的文本值可以由用户指定;
15.等级库中增加了批量修改等级spco节点引用的功能,可以做到一次修改多个Spco的材料,属性、描述等引用数据;
16.支吊架一览表中( 读取应力分析文件(*.staout、*.out)生成的支吊架一览表)增加了管中心高度数据;
17.增加了出平面图时如果没有外围尺寸标注,不提示用户选择外框、内框的功能;
18.等级库模块增加了通过对话框界面增加保温等级的功能;
19.平面图中增加了端口焊点符号;
20.修改了平面图和轴测图的支吊架符号高度不一致的Bug;
21.修改了轴测图中/平面图中阀门手柄方向与三维模型中的方向不一致的Bug.
2015年1-2016.04月
1.增加了阀门产品样本(机械工业出版社)元件库和等级库;
2.增加了GD2000-2006(火力发电厂汽水管道零件及部件)增补版元件库及等级库;
3.增加了图形化操作功能,操作习惯和AutoCAD保持一致,用户建模、修改模型效率提高70%以上;
    1)拖动方式布管增加了指南针定位,指南针可以限制方向、角度、投影目标点到所在平面;
    2)图形化拖动方式创建管件,布管过程中自动插入弯头,三通、法兰、垫片;
    3)所有部件增加了拖动、翻转、在线翻转、移动、复制、旋转、改变参数夹点,用户可选择夹点进行图形化操作;
    4)图形化复制、镜像单个或多个节点;
    5)图形化移动、旋转单个或多个节点;
    6)拖动节点来改变节点层次;
    7)鼠标移动到实体上实时显示实体属性;
    8)右键菜单,包括:修改参数,修改颜色,修改温度压力,修改保温材料及厚度,选择分支,选择管系,选择同分支下同参数的管件,选择所有连接分支,选择所有连接中同参数的管件、修改直径、修改等级、智能连接;
4.增加了智能连接的功能(管件与连接的管子或管件直径、位置、方向不匹配时,用户只需要右键选择智能连接,不匹配的管件或管子自动修改成匹配的参数);
5.增加了删除、插入、移动、复制大小头自动修改连接的管子管件直径的功能,如果是偏心大小头自动拖动另端连接的管子管件;
6.支持夹点方式移动管件到另一管系上,且支持目标管系与源管件直径不相同,自动改变源管件直径. ;
7.增加了右建修改等级的功能,可以同时选择不同管件一次性修改等级;
8.增加了右建修改直径的功能, 可以同时选择不同管件一次性修改等级;

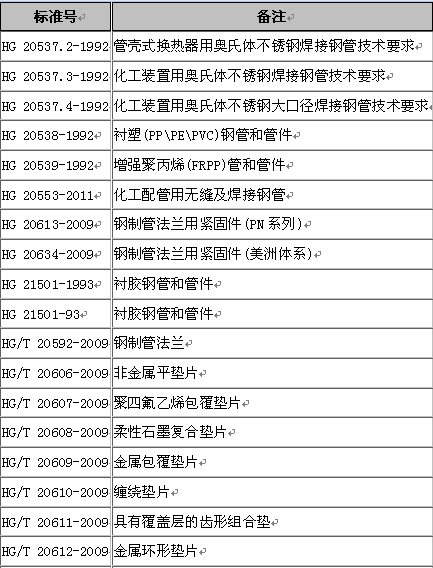

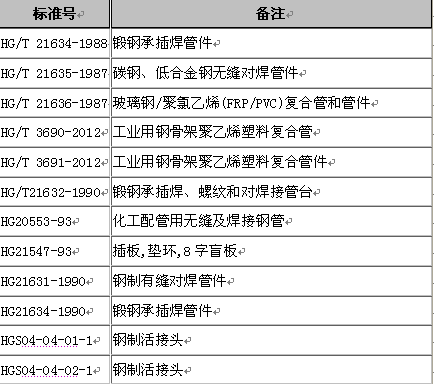

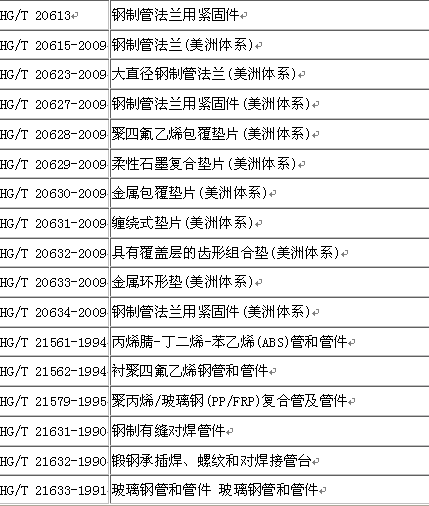

9.重新整理了化工HG管件库,现已包含以下标准号;
3.1.png 3.2.png 3.3.png
10.GD2000元件库中的三通、大小头、弯头增加了壁厚数据;
11.GD2000元件库中管件的壁厚、重量,应力加强系数整理到元件库中,利用此元件库建等级不需要再次在等级库中配置壁厚、重量,应力加强系数;
12.等级库模块仿AVEVA PDMS12.0增加了壁厚表节点(TABWLD, WTHTAB, WTHELE),使建立等级配置壁厚更加方便,一次可以配置不同的spco直接引用相同的壁厚表号;
13.选择标准数据库时增加了管道元件库选择页,方便建立等级的用户快速引用等级需要的元件库;
2016年04月-08月;
        1.重构了拖动方式布管的功能,更加智能化布管,在原有的功能上增加了自动插入四通,弯头变三通、四通,三通变四通的功能;</P>
        2.拖动方式布管中自动生成的布管路径考虑了起末点的方向;</P>
        3.增加了拆分,打断,合并分支的功能;</P>
        4.简化了拖动方式布管选择参数的界面,推荐选择等级,直径即可布管;</P>
        5.增加了设置埋地、风荷载、附加均布力数据,且导出到应力分析文件的功能;</P>
        6.修改了滑动支架导出到应力分析文件中默认只约束-Z方向;</P>
        7.增加了轴测图尺寸标注线自动放置到空白区域的功能;</P>
      8.修改了引用数据库大于50个时,保存数据不成功;轴测图中斜管投影标注重叠等20多个Bug;</P>
2016年08月-10月;
        1.增加了CAD三维直线转换为AUTOPDMS三维管道模型的功能;
        2.增加了显示轴测图非90度弯头的角度标注的功能;
        3.增加了显示轴测图投影坐标系的功能;
        4.增加了布管及插入管件根据温度、压力过滤等级的功能;
        5.增加了管嘴和分支设置端口附加位移选项中D1的参数默认为0;
        6.增加布管时如果在已有的管道上继续布管,则管件(弯头、三通)的参数默认向前找出参考合适的参数,没有找到且等级中找到多条合适的记录才会提示用户自己选择;
        7.修改了以下BUG:;</P>
        1)材料报表中,部分组合管件不能正确匹配;平面图中,固定支吊架没有显示编号;
        2)布管过程中距离短,不能插入弯头,布管点修改为插入的弯头端口点;
        3)布管起点在弯头处,反向布管弯头没有转动;
        4)大小头在导出到应力分析文件中壁厚与端口对应关系相反;
        5)导出应力分析文件带直段弯头的0度没有编号;
        6)拆分分支连接关系出错;
        上述2015年1-2016.10月的功能测试通过,正式打包,AutoPDMS9.0升级版本号为10.0;
2016年10月-11月(打包发布版本为AutoPDMS10.0 2016.11.01)
1.增加创建管嘴时, D1工况的附加位移X,Y,Z,RX,RY,RZ,都默认为0的功能
2.增加了鼠标移动到管子上,显示管子长度和标高的功能
3.增加了在修改管件直径失败时,管件方向再重新对接一次的功能
4.增加了直通管件移动到管子外时弹出提示的功能
5.修改了GD2000数据库弯头的壁厚,等于默认的管子壁厚
6.修改了以下BUG:
        1)修改了当用户用了AUTOCAD的撤消命令,再连续选择两次夹点操作同一管件软件退出的BUG
        2)修改创建梁和柱,使用默认的截面,创建不出图形的BUG
        3)修改了导入UEC工程时,由于UEC存放的路径名过长,导致导入不成功的BUG
        4)修改了GD87,石化新等级,化工项目等级中的材料引用,引用了“CATA材料”修改为引用“CATA UEC-所有材料”,删除材料重复的数据库ID号=3066(只包含CATA材料)。
        5)修改了根据布管路径自动布管,连接到与管子直径不同的管嘴处,没有正确插入大小头BUG
        6)修改了修改管件类型,目标管件的端口直径与管子直径不同,目标管件摆放的方向错误且没有自动插入大小头的BUG
        7)修改了在布管时,从绘制管道参数界面中的直径下拉框改变直径,壁厚没有改变的BUG
2016年11月-12月(发布版本为AutoPDMS10.0.1)
1. 图形化拖拽方式定位(替换以前版本对话框方式定位)插入支吊架;
2. 可以移动、复制、删除单个或多个管件管子对象;
3. 以报表方式修改元件库中的元件数据;
4. 转换优易管道设计软件AutoPD管道模型为AutoPDMS三维管道模型,可以转换AutoPD管道模型中所有与管道应力分析有关的数据(管子,管件,支吊架类型,端点位移,冷紧,壁厚,材料等等)。操作视频请看: http://www.uesoft.com/forum.php? ... 5905&extra=page%3D1
5. 布管过程中以任意角度布管可选择对齐到直线;
6. 读取CAESARII的应力计算结果文件(access数据库格式),生成AutoCAD格式的应力计算结果报表;
7. 修改了如下BUG,增加了软件的稳定性:
7.1修改了移动法兰处的三通,会提示两次是否移动对接管件的BUG;
7.2修改了分支头尾连接的都是管嘴,只有分支头提示插入法兰垫片,分支尾没有插入法兰垫片的BUG;
7.3修改了选择参数时如果温度低于0度,显示的温度是0的BUG;
7.4修改了布管对话框打断分支选项无效的BUG;
7.5修改插入安全阀过程中不能用指南针旋转角度的BUG;
7.6修改了操作管件夹点导致AutoCAD退出的Bug。
2016年12月-2017.01月(版本为AutoPDMS10.0.4)
1  增加了引用dwg文件的图块节点和图块管理节点,从而实现了不同软件平台所建立的模型的与AutoPDMS集成,或手动画的dwg图形与AutoPDMS集成。
2  管道应力分析文件中导出了接管座的外半径(替换以前版本自动计算的方式)
3  增加了管道中心线显示,和中心线颜色设置。
4  屏蔽了管件除端口点和基点以外的其他无用捕捉点。
5  优化管件选择等级和类型的界面,增加了非标准管件的参数设置,管件的图形显示和图形数据显示。
6  增加了可输入补偿器有效面积的功能(之前版本可以输入轴向、横向、弯曲、扭转刚度)
7  增加了在定长管上插入支吊架的功能
8  填充管时增加是否使用同一个等级的选项(原管子)
9  管子夹点增加了显示隐藏指南针功能
10  管道拖动时增加了整体移动的功能
11  增强了管子夹点中的拉伸夹点和旋转夹点功能
12  增加了登入界面项目复制的功能
13  修改了按住shift键多选,如果选择的对象之前已经被选中则,取消对象的选中状态
14  修改了如下BUG
    14.1  修改了不能显示弯头中心点处的支吊架编号的Bug
    14.2  修改了没有选择参数就画管软件退出的Bug
    14.3  修改了修改分支流体类型无效的Bug
    14.4  点,线的比较中添加全局精度
2016年12月-2017.01月(版本为AutoPDMS10.0.5)
1  修改了启动AutoCAD的方式,直接在登录对话框中选择启动AutoCAD的版本号(早期版本,登录对话框确定后,再弹出选择AutoCAD版本的界面)
2  32、64位,网络版,单机版加密安装包合并为一个安装包(早期版本是分开的安装)
3  增强了管子的端口点和拉伸点的功能(统一调用智能连接)
4  大小头修改直径时,自动更改所连接的管件,管子直径
5  在创建管件时,直接弹出参数选择对话框,之后再显示主对话框
6  增强指南针功能,在不限制角度时指南针可以接受角度的输入
7  图形化布管可以借助角度定位
8  工具栏的复制和移动可以借助管道定位
9  增加了图形鼠标右键显示命令时把图形居中显示在视图中
10  管件参数选择对话框中增加了通过字符筛选的功能
11  修改了如下BUG
    11.1  修改了导出应力分析时设置编号规则当次导出无效,下一次导出才有效的Bug
    11.2  支吊架可以移动到管件基点的Bug
    11.3  修改了插入三通由于距离过短,导致连接关系不匹配的Bug
    11.4  修复了在删除大小头保留某端直径时,合并保留端管子的Bug
2017年1月-2017.03.17(版本为AutoPDMS10.1)
1.大小头修改直径时,直接将改变的一端所连接的管件直径一起修改
2.在创建管件时,强制先选择参数
3.增强指南针功能,在不限制角度时指南针可以接受角度的输入
4.图形化布管可以借助角度定位
5.增加了不需要修改元件库,布管道过程中可修改名称、规格、标准号的功能(之前版本可修改材料、重量)
6.选择管件参数对话框中增加了搜索标准号或型号的功能,主要用于搜索阀门型号。
7.提供了三维模型中显示保温厚度的功能
8.增加了引用dwg文件的图块节点和图块管理节点,从而实现了不同软件平台所建立的模型的与AutoPDMS集成,或手动画的dwg图形与AutoPDMS集成。
9.管嘴增加布管夹点
10.优化法兰垫片的参数选择,选择了法兰参数后,如果同等级中根据法兰压力,直径选择到唯一一条垫片参数,则不弹出垫片参数选择对话框,自动插入垫片
11.增加了通过对话框的方式创建螺栓长度,螺栓节点的功能
12.增加了通过对话框的方式创建螺栓等级的功能
13.增强了插入弯头、三通、四通的功能(根据选择的管子计算出插入点插入相应的管件,之前的版本在两个已有直管段插入弯头,需要用夹点拖动方式插入)
14.增加了锁定在管子及管件端口上插入管件、逻辑支吊架的功能。插入过程中实时高亮显示离参考管件的距离。增加了方便定位的各种选项(之前的版本用动态标签方式)
15.根据此版本的功能,重新整理了帮助文档
16.修改了如下BUG
16.1.移动管道元素分支头尾方向不对的bug
16.2.删除管子时,不需要插入法兰垫片时提示了插入法兰垫片的bug
16.3.选择参数对话框中壁厚没有继承上次输入壁厚值的Bug
16.4.选择夹点移动时,选择的图形可能发生漂移的情况,(移动到视图中央)
16.5.修改参数对话框选择材料下拉框修改无效Bug
16.6.修改了设计模板模块中定义East,North,Up方向上的坐标规则,再次启动软件后,规则表达式中方向字符丢失的Bug
16.7.修改了AutoPD管道模型转化为三维管道时,设置通用等级软件退出的bug
16.8.支吊架可以移动到管件基点的Bug
16.9.修改了距离过短时三通插入连接关系不匹配的Bug
16.10.修复了在删除大小头保留某端直径时,由于前后点管件判断,修改直径引起的Bug
16.11.修改了导出CII文件,向上轴为改成Y轴(默认Z轴向上),提示数据库连接错误的Bug
16.12.上述列出了部分修改的Bug,其它Bug不再一一列出
2017.03.17-2017.05.05(版本为AutoPDMS10.2)
1.增加了访AutoCAD实体多选方式且默认为此方式,不需要按Shift键多选(前版本需要按Shift键多选);同时为了保留前版本方式,增加了仿AVEVA PDMS
选择方式选项。
2.优化了布管时筛选Spec的速度。
3.增加了优易捕捉设置中的全部选择、清除选项。
4.增加了轴测图中可以设置标注任意管件,任意属性的功能(用于标注阀门位号等等)
5.修改了水平管的导向支架不约束+Z方向,约束与横向及-Z方向(之前的版本约束了与管道垂直的两个方向)
6.轴测图出图规则中,部分标注(例如:标高的标注)使用图块引用的标注类型时,出图速度优化。出图速度与以前版本相比至少提高4倍。
7.增加插入管件连续插入的功能
8.完善管件对接的最优解逻辑
9.进一步完善参数选择框的直径变化
10.发布ASME数据库
11.修改了如下BUG
11.1.插入异经阀门时,自动在端口处插入的法兰垫片直径相同的Bug
11.2.修改输入冷紧X方向的值,引起的Y/Z方向都有值得Bug
11.3.交叉管道提示选择四通参数,取消后再次提示的Bug
11.4.分支第一根管子不能单独设置颜色的Bug
11.5.修改支吊架参数中的点号保存无效的Bug
11.6.修改了64AutoCAD中,复制PIPE节点,AutoCAD退出的Bug
11.7.修改了引用Dwg文件节点(Bloc),保存后,再次不能显示图形的Bug
11.8.修改管子选择参数时,加入等级为空的致命错误
2017. 05-2017.07(版本为AutoPDMS10.2.2)
1.支持32位及64位AutoCAD2015、2016(之前版本支持32、64位AutoCAD2007至2014)
2.修改了刚性吊架约束类型为+Z(Z轴向上为例,表示支撑方向为+Z,之前的版本约束类型为Z方向)
3.导出应力分析添加数据检测功能。
4.添加平面图材料报表与材料编号。
5.修改了如下BUG
5.1.修改了退出64AutoCAD20132014提示异常的Bug
5.2.修改无法单独删除较小断管子的bug
5.3.修改添加等级和元件库是可以添加到UEC等其他的外部数库中的bug
5.4.修改了合并分支的Bug
5.5.修改了PD图转换为三维管道的Bug
5.6.修改了设置保温厚度的Bug
5.7.修改了显示保温厚度的Bug
5.8.修改了平面图三通不正确的Bug
5.9.修改了平面图弧线断开的Bug
6.0.修改了平面图支吊架方向不正确的Bug
6.1.修改了报表中管子重量为0Bug
2017.07 -2017.09(版本为AutoPDMS10.3)
1.修改了轴测图中,弯头弯管显示为实际的直段和圆弧效果
2.鼠标放在弯头处,动态显示信息中增加弯头(弯管)的弯曲半径和直段长度
3.增加轴测图、平面图图框中出图日期格式的设置功能。
4.修改了尺寸标注文字的倾斜角度。
5.轴测图中增加标注立管支吊架标高的功能。
6.修改了三角形标高标注样式以画线的方法实现,可以自动延长下引线(画线实现)
7.修改在创建图层时,设置颜色从真彩改为设置成cad的索引颜色,为了避免真彩图形在黑白打印时,颜色过浅问题。
8.在报表中文字增加了中心对齐的方式。
9.创建表格中的多行文本无法放入表格框时,由原来的修改高度变为修改宽度比,使文字可以放到表格框中。
10.修改插入阀门时,单阀门一端连接管件时不再自动插入法兰垫片,如果连接管件的端口为法兰连接则只自动插入垫片。
11.修改当选择两个及以上且不包含所有的组合体进行删除时,提示是否删除组合体
12.修改设置冷紧方式,从设置xyz三个方向值修改为设置冷紧下料值(加长或者缩短一个长度),使用户在设置时不需要考虑管道方向。
13.添加支吊架在同一位置重复插入时,提示错误信息。
14.修改了轴测图分图算法,使每张图中的元素平均分配。
15.出弯头轴测图时,提供弯头或弯管以圆弧出图还是多段线显示的功能
16.增加可以选择零长度分支头尾的功能
17.修改了如下BUG
17.1修改了导出应力分支恢复管道颜色时,支吊架颜色没有恢复成自身颜色而变成了管道颜色的bug
17.2修改了移动,删除中寻找同组成员时,由于0长度管子导致无法往后寻找的bug
17.3修改了设置读取用户自定义管件参数时,无法正确设置读取的bug
17.4修改通过夹点复制时,默认使用上一次参数导致方向错误问题
17.5修改大小头出轴测图方向相反的问题
17.6修改轴测图标注样式无法应用bug
17.7修改限位支吊架,在通过夹点复制时,数据信息没有复制的bug
17.8修改在管件端口插入管件时,由于端口方向使得jig无法正确显示的bug
17.9修改布管时弯头过短分支没有合并的Bug
17.10修改了参数选择框字符查找过滤不兼容大小写的Bug
17.11修正了轴测图中显示端点编号的Bug
17.12修改出轴测图时阀门手柄(现已分为手动,电动,气动等)Bug
2017.09-2017.11月 (版本为AutoPDMS10.4)
1.改进了支吊架一览表中的支吊架类型与三维模型中的支吊架类型名称一致。
2.增加了截断分支的功能(之前版本需要拆分为多段分支,再删除中间的分支)。
3增加了修改数据的命令及固定菜单,方便用户定义快捷命令,同时保留右键菜单功能(之前版本选择不同的对像,右键出现不同的菜单),修改对象参数的菜单包括:修改温度、压力,修改保温材料、厚度,修改直径,修改等级,修改参数,设置埋地信息,设置附加均布力,设置风荷载,批量选择(选择所有连接的元素、相同类型的元素、相同参数的元素)。
4. 增加了计算螺栓长度时考虑了对夹式管件的功能(如对夹式蝶阀,螺栓长度考虑了阀体的长度)。
5.修改了保温材料统计表中的表面积字段的值为外表积的值(之前版本为截面面积的值)。
6. 增加导出应力分析文件时选择向上轴的功能(之前版本选择坐标轴对应的东南西北上下方向)
7.增加了三维空间非90度弯头、弯管生成轴测图的美观度(如非90度的弯管,轴测图不能用圆弧表达的,程序自动用多义线表达)
8.增加了导出应力分析文件时分支与三通无内部连接关系但坐标在三通端口,可正常导出的功能(之前版本分支与三通需要有内部连接关系)
9 修改了如下BUG
    9.1 修改了由于加密导致AutoPDMS不能直接启动AutoPSA的Bug
    9.2 修改了AutoPD的管道模型转换为AutoPDMS三维模型时,三通处没有连接关系的Bug

<P>下载优易系列软件请点击这里http://www.uesoft.com/forum.php?mod=forumdisplay&fid=40</P>






回复

使用道具 举报

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

关于我们

长沙优易软件开发有限公司(中文简称:优易软件,英文简称:UESOFT)是三维管道CAD/CAE一体化设计软件开发商,也是新一代三维工厂设计管理系统的开创者。公司开发的自主知识产权的管道应力分析软件AutoPSA居于中国大陆市场前2名。UESOFT于2000年10月23日经湖南省长沙市工商行政管理局核准登记设立。

联系我们

  • 地址: 中国湖南省长沙市高新区桐梓坡西路保利麓谷林语中心i区1栋718-725
  • 电话: 0731-88808590
  • Email: uesoft@163.com
© 2001-2013 Comsenz Inc..  Powered by Discuz! X3.2  技术支持:永益科技
快速回复 返回顶部 返回列表
